Hydraulický rotátor FHR 3LH
- !! NOVINKA !!
- Nový zvýšený kryt hadic pro lepší ochranu
- Nosnost 3 tuny !!
- Pro každodenní nasazení
- Nejvyšší kvalita
Dostupnost: Na dotaz
Objednat
Základní technická specifikace hydraulického rotátoru FORMIKO FHR 3 LH
Max. axiální zatížení statické (nosnost) | 30 kN (3 000 kg) |
Max. axiální zatížení dynamické (nosnost při rotaci) | 15 kN (1 500 kg) |
Točivý moment při 25 MPa | 900 Nm |
Doporučený průtok oleje | 20 l/min |
Hmotnost | 18 kg |

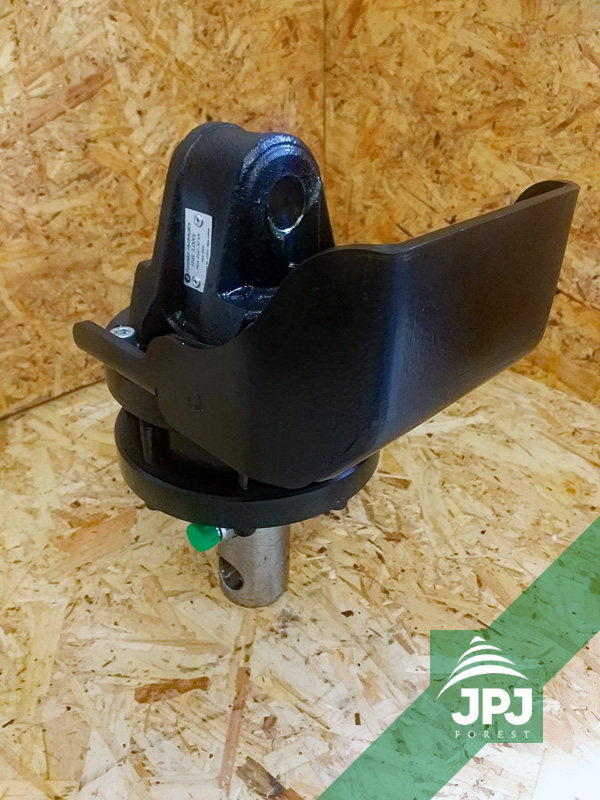

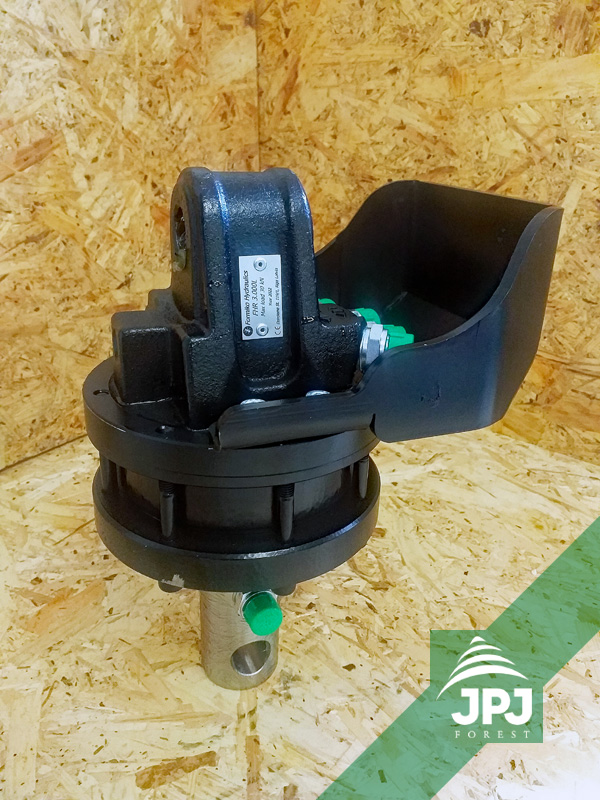

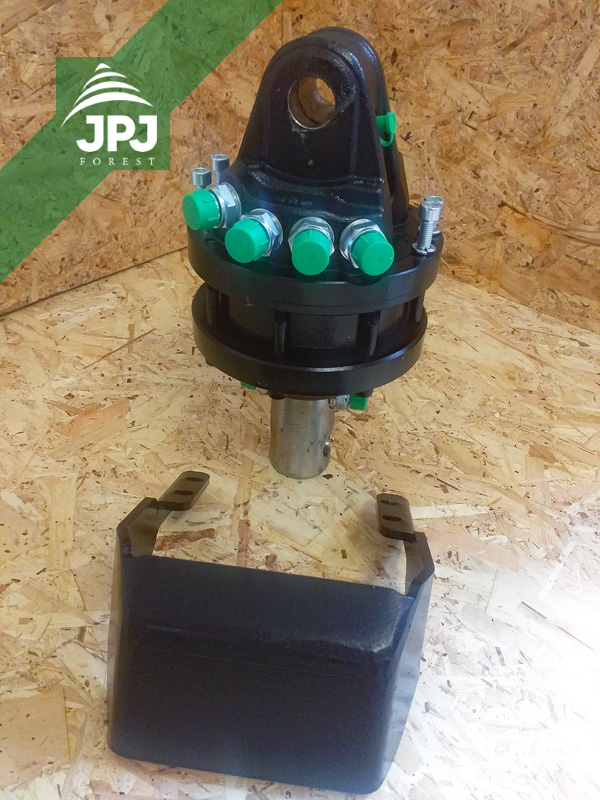

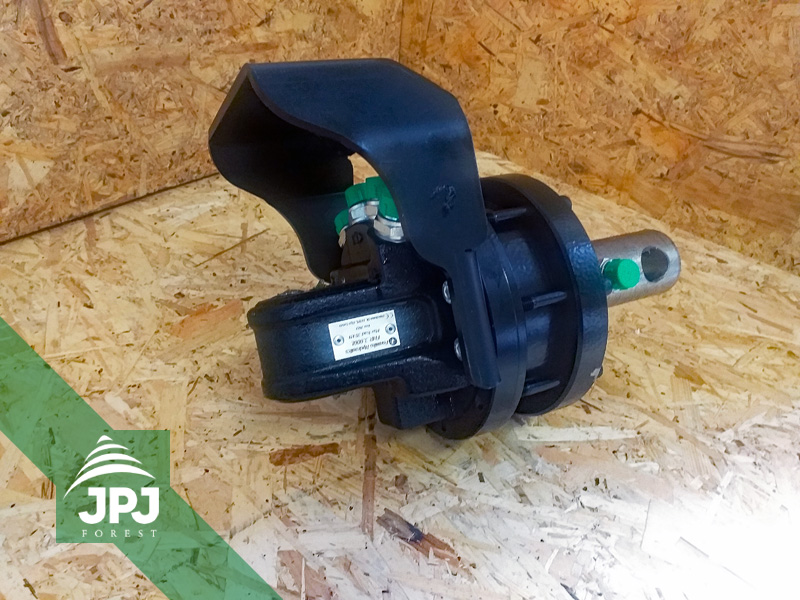

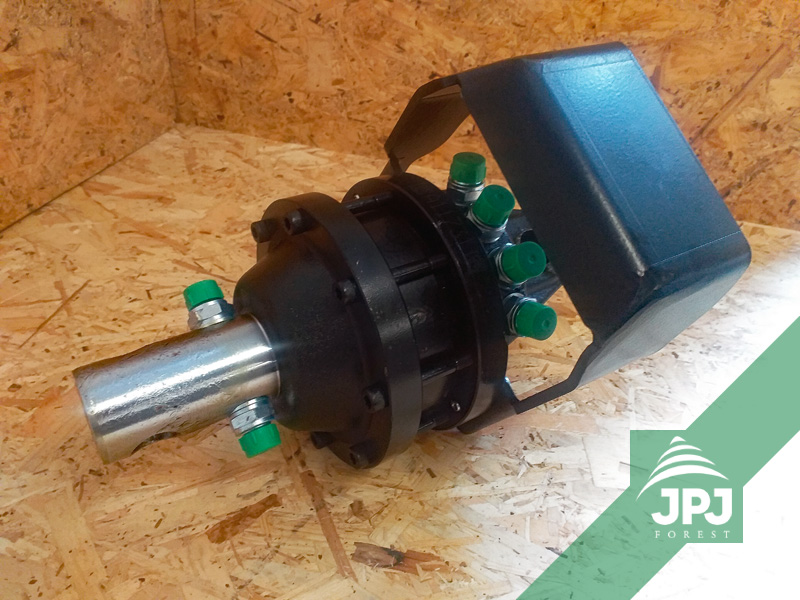

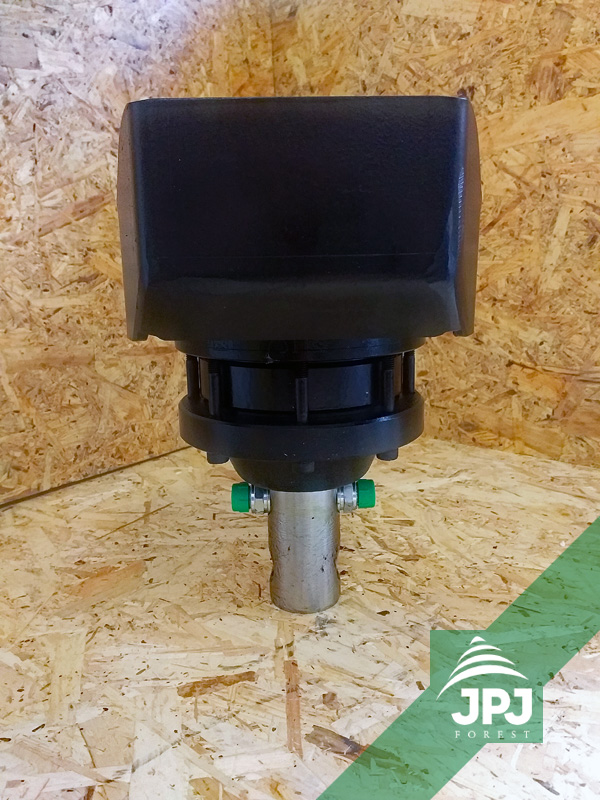

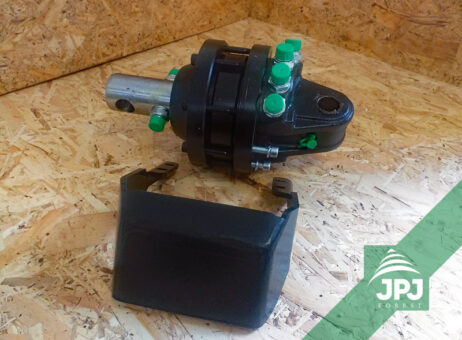

- Rotátor je vybaven novým zvýšeným krytem hadic pro lepší ochranu.
Nákres hydraulického rotátoru Formiko FHR 3 LH si můžete stáhnout kliknutím na následující odkaz: FHR 3 LH výkres
Rotátor FHR 3LH lze ideálně kombinovat s těmito propojovacími částmi (tlumiči rázů):
BRM 10-60-01 nebo BRM 1-60-01 a dále také s BR1, BR4, BR4-A, BR40, BR10, BRM 1-73-01, BRM 10-73-01
Drapáky a ostatní pracovní příslušenství k tomuto rotátoru: Drapáky a příslušenství zde
Hydraulické rotátory Formiko
Praktické uplatnění hydraulických rotátorů Formiko z naší nabídky je velice široké: hydraulické ruky/jeřáby osazované na traktorové vyvážečky, vyvážečky za čtyřkolky a malotraktory, manipulační hydraulické jeřáby pro práci s drobným odpadem, bio-odpadem, menší stavební stroje – např. v kombinaci s vrtáky, atp. Lze je rozdělit na 3 základní skupiny dle typu montáže (typu uchycení k hydraulické ruce/hydraulickému jeřábu a způsobu uchycení/připevnění pracovního příslušenství (drapáků na kulatinu, polypových drapáků, půdních lopat, atd.):
1) Hřídelové rotátory – pracovní příslušenství se připevňuje na rotátor nasunutím na hřídel (spodní část) a zajištěním čepem. Horní připojení rotátoru ke konstrukci hydraulické ruky (případně k propojovací části) je zajištěno pomocí pouzdra a čepu nebo pevným připojením ke konstrukci hydraulické ruky.
Do této skupiny patří tyto rotátory: FHR 1.000L, FHR 3L, FHR 4.500L
2) Přírubové rotátory – pracovní příslušenství se připevňuje na rotátor prostřednictvím příruby – „na šrouby“ (spodní část). Horní připojení rotátoru ke konstrukci hydraulické ruky (případně k propojovací části) je zajištěno pomocí pouzdra a čepu.
Do této skupiny patří tyto rotátory: FHR 3.000 SF, FHR 4.500 RF, FHR 4.500 SF
3) Rotátory s pevnou montáží – hydraulický rotátor je pevně připevněn šrouby jak k pracovnímu příslušenství (prostřednictvím příruby – spodní část), tak i ke konstrukci hydraulické ruky.
Do této skupiny patří tyto rotátory: FHR 3FF, FHR 6FF2S, FHR 6FF2X
Rotátory a drapáky – Informace
Max. axiální zatížení statické = „jak těžké břemeno může na rotátoru viset“ (10 kN = cca 1 000 kg)
Max. axiální zatížení dynamické = „jak těžkým břemenem může rotátor otáčet“ (5 kN = cca 500 kg)
Rotátory se používají u průmyslových strojů, které vyžadují neomezenou rotaci pracovních mechanických jeřábů (hydraulických ruk). Díky své konstrukci umožňují rotátory plynulou dodávku hydraulického oleje do potřebných součástí a to bez omezení rotace. Umožňují 360 stupňovou rotaci kolem své osy. Ulehčují a zrychlují práci a tím i zmenšují náklady.
Točivý moment nebo také krouticí moment vyjadřuje působení síly na bod vzdálený od osy otáčení (hřídele rotátoru). Fyzikálně se jedná o moment síly. Název krouticí moment se užívá v technických oborech u rotačních pohonných systémů.
Obvykle se udává v jednotkách Nm (newtonmetr), krouticí moment 1 Nm znamená, že hřídel působí na bod vzdálený jeden metr od osy silou 1 newton.
